ЭКСПЕРИМЕНТАЛЬНОЕ ОБОСНОВАНИЕ БИОМЕХАНИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПЕРЕДНЕЙ ПЛАСТИНЫ, КОМБИНИРУЕМОЙ С ДВУМЯ СПОНГИОЗНЫМИ ВИНТАМИ, ДЛЯ АРТРОДЕЗА ГОЛЕНОСТОПНОГО СУСТАВА

В.В. Хоминец 1, С.В. Михайлов 1, С.Е. Жумагазиев 1, А.В. Щукин 1, Д.В. Иванов 2.

1 ФГБВОУ ВО «Военно-медицинская академия имени С.М. Кирова» Министерства обороны России, г. Санкт-Петербург, Россия

2 ФГБОУ ВО «Саратовский национальный исследовательский государственный университет имени Н.Г. Чернышевского» Министерства науки и высшего образования России, г. Саратов, Россия



Введение

Совершенствование методик артродеза голеностопного сустава при лечении пациентов с терминальными стадиями деформирующего артроза продолжает оставаться одним из важных направлений современной травматологии и ортопедии. На сегодняшний день многие авторы рассматривают артродез голеностопного сустава как «золотой» стандарт при лечении пациентов с данной патологией [1, 2, 3].

Известно, что одним из важных аспектов, необходимых для  достижения костного анкилоза голеностопного сустава является создание условий для прочного удержания стопы в функционально-выгодном или заданном положении [1, 4, 5]. С этой целью для окончательной фиксации достигнутого оптимального положения таранной кости относительно большеберцовой применяют винты, пластины, интрамедуллярные стержни, аппараты внешней фиксации, а также их комбинации [6, 7, 8]. Наиболее часто применяемыми фиксаторами для артродеза голеностопного сустава являются винты и пластины. По мнению Prissel M.A. и соавт., Teramoto A. и соавт., Heuvel S.B.M. и соавт., они позволяют обеспечить достаточную стабильность и оптимальную компрессию между анкилозируемыми поверхностями большеберцовой и таранной костей [2, 9, 10]. Однако ряд авторов приводят данные о потере корректного положения анкилозируемых костей в процессе лечения, обусловленного миграцией фиксаторов. Особенно часто подобная проблема возникает при начале осевой нагрузки (через 1,5 – 2 мес. после операции). Причинами могут быть плохое качество кости, недостаточный контакт между костями, лизис используемых при артродезировании костных трансплантатов, контрактуры суставов переднего отдела стопы [3, 11, 12]. Вышеуказанные ограничения движений не позволяют обеспечить перекат стопы во время ходьбы, а циклическая нагрузка при этом приводит к расшатываю конструкции [13]. Таким образом, проблема надежности фиксации голеностопного сустава существует и требует новых решений.

В клинике военной травматологии и ортопедии Военно-медицинской академии имени С.М. Кирова (ВМедА) разработан способ выполнения артродеза голеностопного сустава с использованием трех спонгиозных винтов (патент RU 2633945). При этом способе первые два винта вводят через передний край дистального метаэпифиза большеберцовой кости в блок таранной кости, а третий винт – через заднемедиальный отдел в направлении шейки таранной кости. Для введения третьего винта необходимо повернуть пациента на бок либо поднять ногу кверху и удерживать ее в этом положении в течение определенного времени, необходимого для введения направляющей спицы, выполнения канала канюлированным сверлом, подбора по размеру и введения спонгиозного винта [7]. Необходимость выполнения этих действий увеличивает время операции, время работы электронно-оптического преобразователя и создает определенные неудобства в работе хирургической бригады [14].

На основании вышеизложенного на базе клиники военной травматологии и ортопедии ВМедА с целью замены третьего винта разработана передняя пластина для артродеза голеностопного сустава, комбинируемая двумя спонгиозными винтами, введенными через переднюю поверхность дистального метаэпифиза большеберцовой кости.

В специальной литературе появляются исследования, посвященные определению стабильности различных имплантатов для фиксации голеностопного сустава при артродезе путем сравнительных биомеханических испытаний [15, 16, 17]. В последнее время, по данным некоторых авторов, сравнительный анализ различных типов металлических фиксаторов выполняют с помощью биомеханического (или математического) моделирования. Одним из них является метод конечных элементов (МКЭ) [17, 18, 19]. На сегодняшний день, по данным доступной специальной литературы, имеются лишь единичные исследования, направленные на изучение стабильности различных вариантов фиксации голеностопного сустава при артродезе методом конечных элементов [18, 19].

Цель исследования – провести сравнительный биомеханический анализ стабильности фиксации при артродезе голеностопного сустава тремя спонгиозными винтами и разработанной пластиной, комбинируемой с двумя спонгиозными винтами, методом конечных элементов.

Материалы и методы

Сотрудниками кафедры военной травматологии и ортопедии ВМедА совместно с компанией «Остеомед» разработана передняя пластина для артродеза голеностопного сустава. Последняя выполнена из титанового сплава Ti6Al4V по ГОСТ РИСО 5832-3 (заявка на патент РФ № 2022123335) (рис. 1). Имплантат L-образной формы с заданным анатомическим углом позволяет установить его в оптимальное положение с минимальным профилем над голеностопным суставом. Пластина имеет короткое и расширенное плечо, позволяющее расположить его на шейке таранной кости, исключив возникновение импинджмент-синдрома между пластиной и ладьевидной костью при движениях в таранно-ладьевидном суставе. На длинном плече пластины имеются комбинированные отверстия, позволяющие использовать как винты с угловой стабильностью, так и кортикальные.

Рис. 1. Передняя пластина для артродеза голеностопного сустава.

Fig. 1. Anterior plate for ankle arthrodesis.

Виртуальные модели вариантов артродеза голеностопного сустава выполнены при помощи компьютерной томографии (КТ). Первичная обработка КТ левого голеностопного сустава (серия из 1051 аксиального снимка) пациента Ц., 1967 г.р., была выполнена в программе Mimics. В результате были получены поверхностные модели дистальной трети большеберцовой и таранной костей. Затем в программе 3Matic поверхностные модели были преобразованы в твердотельные, которые затем были экспортированы в формат Step (универсальный стандарт обмена моделью данных изделия). Твердотельные модели винтов и пластины были построены в системе автоматизированного проектирования SolidWorks. В этой же системе твердотельные модели винтов, пластины и костей были совмещены. Таким образом, виртуально было смоделировано три варианта фиксации голеностопного сустава при артродезе в функционально-выгодном положении. Первый вариант – фиксация голеностопного сустава тремя спонгиозными винтами диаметром 6,5 мм с неполной резьбой и длиной резьбовой части 16 мм (рис. 2а) (патент RU 2633945). Второй и третий варианты – разработанной пластиной, комбинированной с двумя спонгиозными винтами диаметром 6,5 мм с неполной резьбой и длиной резьбовой части 16 мм. Модели выполняли следующим образом. Сначала два спонгиозных винта вводили через передний край дистального метаэпифиза большеберцовой кости в блок таранной кости. Затем фиксировали пластину к таранной кости одним кортикальным винтом, введенным через отверстие на изгибе пластины, и двумя винтами с угловой стабильностью, введенными через короткое плечо пластины. Следующим этапом фиксировали имплантат к большеберцовой кости винтом с угловой стабильностью через дистальное отверстие и кортикальным винтом через проксимальное отверстие пластины (второй вариант) или двумя винтами с угловой стабильностью (третий вариант).



а)                                                б)                                             в)

Рис. 2. Виртуальные модели в двух проекциях (прямой и боковой) артродеза голеностопного сустава: а) тремя спонгиозными винтами; б) разработанной пластиной и двумя спонгиозными винтами, проксимальный винт кортикальный; в) разработанной пластиной и двумя спонгиозными винтами, проксимальный винт с угловой стабильностью (1 – спонгиозный винт, 2 – кортикальный винт, 3 – винт с угловой стабильностью).

Fig. 2. Virtual models in two projections (frontal and lateral) of ankle arthrodesis: a) with three cancellous screws; b) the originally designed plate and two cancellous screws, the proximal screw is cortical; c) the originally designed plate and two cancellous screws, proximal screw with angular stability (1 - cancellous screw, 2 - cortical screw, 3 - screw with angular stability).

Задачи о нагружении систем «кость-фиксаторы» внешними силами и моментами в статической постановке, подробно описаны в работе Доля А.В. и соавт. [20]. Они решались численно методом конечных элементов в специальной компьютерной программе Ansys. Оси системы координат, относительно которых задавались внешние нагрузки, были направлены следующим образом: ось Z – вдоль оси большеберцовой кости и вертикально вверх, ось Y – вдоль оси стопы в направлении от пяточной кости к пальцам, а ось X – перпендикулярно обеим осям Y и Z (рис. 3).



                   а)                                         б)

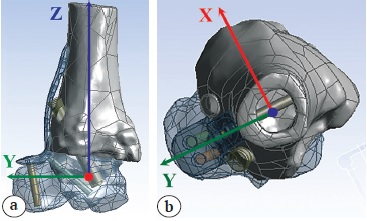

Рис. 3. Оси системы координат модели, относительно которых задавались внешние нагрузки: а) вид сбоку; б) вид сверху.

Fig. 3. The axes of the model coordinate system, relative to which the external loads were set: a) side view; b) top view.

В качестве внешних нагрузок использовали силу, действующую вдоль оси большеберцовой кости и моделирующую половину веса тела человека в условиях жесткой фиксации таранной кости к горизонтальной плоскости. А также изгибающие и скручивающие моменты величиной 10 Н·м. Именно подобное усилие рекомендовали авторы в работе по исследованию голеностопного сустава методом конечных элементов [19]. Изгибающие и скручивающие моменты прикладываются к нижней трети большеберцовой кости и действуют в следующих направлениях: вальгусная нагрузка, варусная нагрузка, тыльное сгибание, подошвенное сгибание, инверсия, эверсия (таблица 1). Также было исследовано поведение систем фиксации рассматриваемыми конструкциями под действием нагрузки, возникающей при ходьбе [21].

Таблица 1. Исследованные внешние нагрузки

Варусная нагрузка

Вальгусная нагрузка

Тыльное сгибание

Подошвенное сгибание

Эверсия

Инверсия

Нагрузка при ходьбе

400 Н + момент 10 Н·м вокруг оси Y

400 Н + момент 10 Н·м вокруг оси Y

400 Н + момент 10 Н·м вокруг оси X

400 Н + момент 10 Н·м вокруг оси X

400 Н + момент 10 Н·м вокруг оси Z

400 Н + момент 10 Н·м вокруг оси Z

Вес тела, умноженный на 3.3 [21]

Кости и имплантаты считались изотропными и линейно-упругими [18, 19, 23]. Количественными характеристиками упругих свойств изотропного материала являются модуль Юнга и коэффициент Пуассона. Механическими свойствами материалов по модулю Юнга для большеберцовой кости были 837 МПа, для таранной кости – 13000 МПа, для имплантатов (сплав титана) – 110000 МПа, а по коэффициенту Пуассона были одинаковыми и составляли 0,3 [18, 19].

При моделировании также учитывали контактное взаимодействие между большеберцовой и таранной костями, а также между костями и системами фиксации, рекомендованные Zhu M. и соавт. [19].  Свойства контактных пар были следующими: кость-кость – с трением, коэффициент трения 0,1, кость-винт – с трением, коэффициент трения 0,5, винт-пластина – полный контакт без трения и проскальзывания [19].

Резьбу на винтах моделировали инструментом Ansys, имитирующем резьбовое соединение [22]. На торцы головок винтов прикладывали давление величиной 50 МПа, имитирующее стягивающее усилие. Эти параметры были заданы для стандартизации эксперимента и взяты из аналогичных исследований других авторов [18, 19].

Для наибольшей приближенности исследования к реальным биологическим объектам был проведен анализ необходимой сеточной сходимости [23]. Он позволил определить характерный размер элемента вычислительной сетки, мало влияющей на результаты моделирования. Также вычислительная сетка существенно сгущалась в области резьбы винтов, чтобы с высокой точностью учесть резьбовое контактное взаимодействие между винтом и костью. Общее количество конечных элементов для каждой из моделей составило порядка 600 000, что соответствовало порядка 1 900 000 узлам.

Результаты

Для каждой из трех рассмотренных моделей были проанализированы следующие характеристики напряженно-деформированного состояния (НДС) таранной и большеберцовой костей, а также используемых имплантатов:

– максимальные эквивалентные напряжения в костях и имплантатах (рис. 4-6);

– наибольшее контактное давление на границе большеберцовой и таранной костей (рис. 7).

Полученные результаты свидетельствуют, что при всех исследованных видах перемещений наибольшее эквивалентное напряжение в имплантатах отметили в третьем варианте при тыльном сгибании стопы (331 МПа), а наименьшее – во втором варианте при подошвенном сгибании стопы (124 МПа) (рис. 4).

При исследовании эквивалентных напряжений в таранной кости наибольшие нагрузки наблюдали в третьем варианте при вальгусном смещении, а наименьшее – во втором варианте при подошвенном сгибании стопы, которые составили 65 МПа и 20 МПа соответственно (рис. 5).

Максимальное эквивалентное напряжение в большеберцовой кости отметили в третьем варианте при тыльном сгибании стопы, а наименьшее – в первом варианте при вальгусной нагрузке, которые составили 65 МПа и 12 МПа соответственно (рис. 6).

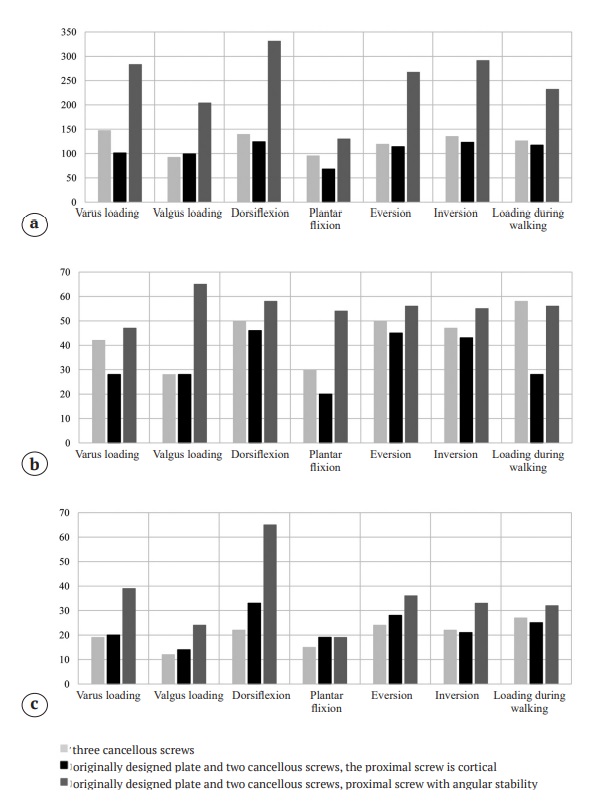

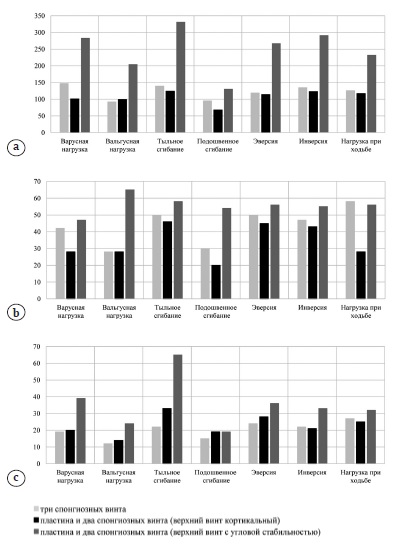

Рис.4. Максимальные эквивалентные напряжения в исследуемых имплантатах (в МПа) при различных видах нагрузок на голеностопный сустав

Fig. 4. Maximum equivalent stresses in the studied implants (in MPa) for various types of loads on the ankle joint

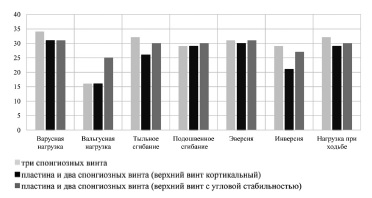

Рис.5. Максимальные эквивалентные напряжения в таранной кости (в МПа) при использовании различных вариантов фиксации и нагрузок на голеностопный сустав

Fig. 5. Maximum equivalent stresses in the talus (in MPa) when using various fixation options and loads on the ankle joint

Рис.6. Максимальные эквивалентные напряжения в большеберцовой кости (в МПа) при использовании различных вариантов фиксации и нагрузок на голеностопный сустав

Fig. 6. Maximum equivalent stresses in the tibia (in MPa) using various fixation options and loads on the ankle joint

Полученные результаты свидетельствуют, что показатели наибольшего контактного давления на границе большеберцовой и таранной костей наблюдали в первом варианте при варусной нагрузке, а наименьшего – в первом и во втором варианте при вальгусной нагрузке, которые составили 34 МПа и 16 МПа соответственно (рис. 7).

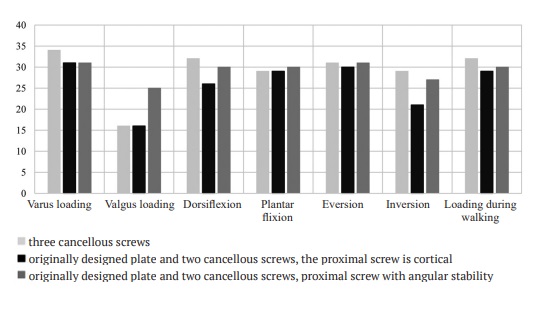

Рис.7. Контактное давление на границе большеберцовой и таранной костей (МПа) при использовании различных вариантов фиксации и нагрузок на голеностопный сустав

Fig. 7. Contact pressure at the border of the tibia and talus (MPa) when using various options for fixation and loads on the ankle joint

В связи с тем, что по данным специальной литературы тыльное сгибание стопы является основным стрессовым фактором для анкилоза голеностопного сустава при ходьбе [25], ниже представлены более подробные результаты напряженно-деформированного состояния при моделировании этой нагрузки.

На рис. 8 показан пример типичных полей полных перемещений для всех моделей при тыльном сгибании стопы. Максимальное перемещение для модели с фиксацией тремя спонгиозными винтами составило 1,2 мм (рис. 3а), для третьего варианта – 1,04 мм, а для второго варианта не превысило 1 мм (рис. 4б). В то же время, максимальные перемещения во всех моделях наблюдались в дистальной трети большеберцовой кости выше мест введения имплантатов (рис. 8).

                           а)                                        б)                                       в)

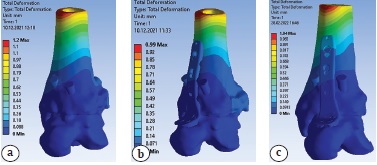

Рис.8. Поля полных перемещений (в мм) для трех моделей фиксации при тыльном сгибании: а) три спонгиозных винта, б) пластина и два спонгиозных винта, проксимальный винт кортикальный, в) пластина и два спонгиозных винта, проксимальный винт с угловой стабильностью.

Fig. 8. Total displacement fields (in mm) for three models of dorsiflexion fixation: a) three cancellous screws, b) the plate and two cancellous screws, the proximal screw is cortical, c) the plate and two cancellous screws, proximal screw with angular stability.

Для изображения оценки напряжений на имплантатах с целью выявления наиболее оптимального варианта фиксации вычислены типичные поля эквивалентных напряжений для всех моделей имплантатов при тыльном сгибании стопы (рис. 9). Следует отметить, что во второй и третьей модели максимальное эквивалентное напряжение («флажок» max) сконцентрировано в области верхнего винта, фиксирующего пластину к большеберцовой кости, и составляет 124 МПа и 331 МПа соответственно (рис. 9б, в). Максимальное эквивалентное напряжение имплантатов в первой модели показало 139 МПа (рис. 9а).

            а)                                                        б)                                     в)

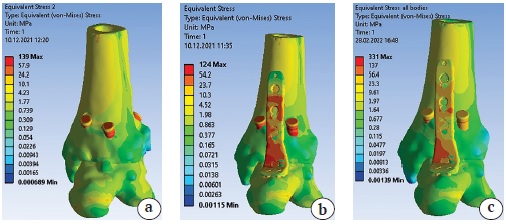

Рис. 9. Поля эквивалентных напряжений (в МПа) для всех моделей имплантатов при тыльном сгибании: а) три спонгиозных винта, б) пластина и два спонгиозных винта, проксимальный винт кортикальный, в) пластина и два спонгиозных винта, проксимальный винт с угловой стабильностью.

Fig. 9. Equivalent stress fields (in MPa) for all implant models in dorsiflexion: a) three cancellous screws, b) the plate and two cancellous screws, the proximal screw is cortical, c) the plate and two cancellous screws, proximal screw with angular stability.

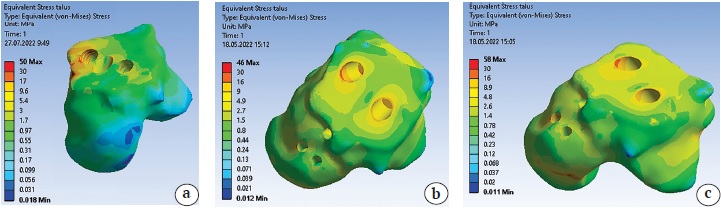

Максимальные эквивалентные напряжения в таранной кости при тыльном сгибании стопы составили 50 МПа, 46 МПа и 58 МПа соответственно для первого, второго и третьего вариантов моделей (рис. 10).



а)                                       б)                                        в)

Рис. 10. Эквивалентные напряжения (в МПа) в таранной кости во время нагрузки, имитирующей тыльное сгибание стопы: а) три спонгиозных винта, б) пластина и два спонгиозных винта, проксимальный винт кортикальный, в) пластина и два спонгиозных винта, проксимальный винт с угловой стабильностью.

Fig. 10. Equivalent stresses (in MPa) in the talus during loading simulating dorsiflexion of the foot: a) three cancellous screws, b) the plate and two cancellous screws, the proximal screw is cortical, c) the plate and two cancellous screws, proximal screw with angular stability.

В моделях с фиксацией голеностопного сустава пластиной и двумя спонгиозными винтами во всех исследованных нагрузках наибольшее эквивалентное напряжение в большеберцовой кости составило в области отверстия под верхний винт, фиксирующий пластину. Например, при тыльном сгибании стопы эти показатели составили 33 и 65 МПа соответственно для второго и третьего варианта (рис. 11).



а)                                                 б)

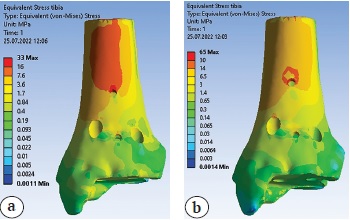

Рис. 11. Эквивалентные напряжения (в МПа) в большеберцовой кости во время нагрузки, имитирующей тыльное сгибание стопы: а) второй вариант, б) третий вариант.

Fig. 11. Equivalent stresses (in MPa) in the tibia during a load simulating dorsiflexion of the foot: a) second option, b) third option.

Типичные поля эквивалентных напряжений для трех моделей при тыльном сгибании стопы представлены на рис. 12. Максимальное эквивалентное напряжение в первой модели составило 139 МПа (рис. 12а), во второй – 124 МПа (рис. 12б), в третьей – 331 Мпа (рис. 12в).

                       а)                                          б)                                    в)

Рис. 12. Поля эквивалентных напряжений (в МПа) для моделей при тыльном сгибании: а) три спонгиозных винта, б) пластина и два спонгиозных винта, проксимальный винт кортикальный, в) пластина и два спонгиозных винта, проксимальный винт с угловой стабильностью.

Fig. 12. Equivalent stress fields (in MPa) for dorsiflexion models: a) three cancellous screws, b) the plate and two cancellous screws, the proximal screw is cortical, c) the plate and two cancellous screws, proximal screw with angular stability.

Обсуждение

Несмотря на более чем 140-летнюю историю существования операции артродеза голеностопного сустава как метода лечения деформирующего артроза, продолжается поиск оптимального имплантата, позволяющего обеспечить плотный костный контакт между большеберцовой и таранной костями и стабильную их фиксацию до полного сращения. Именно оценка этих требований показывает, что общим знаменателем достижения анкилозирования является стабильность способа фиксации. С целью оценки способа фиксации голеностопного сустава при артродезе по настоящий день продолжают выполнять биомеханические исследования, направленные на количественный анализ прочности и жесткости используемых имплантатов, а также относительных перемещений между таранной костью и большеберцовой [5, 15, 26, 27]. Наряду со стендовыми экспериментальными испытаниями на трупах либо на композитных моделях методы математического анализа активно применяются в биомеханических исследованиях. Метод конечных элементов является наиболее распространенным инструментом для расчёта напряженно-деформированного состояния опорно-двигательной системы, а также имплантатов, несущих нагрузки [17, 18, 28, 29].

В последнее время в специальной литературе появились исследования, посвященные применению биомеханического моделирования артродеза голеностопного сустава, фиксированного винтами различных комбинаций и количества. Так, Zhu M. и соавт. (2018), в своей работе выполнили конечно-элементное моделирование артродеза голеностопного сустава двумя спонгиозными винтами предложенной комбинацией с двумя раннее применявшимися комбинациями. Авторы на основании данных биомеханических характеристик разработанных моделей пришли к выводу, что предложенная комбинация двух спонгиозных винтов имеет большую исходную стабильность и распределение эквивалентных напряжений [19]. Vázquez A.A. и соавт. (2003) методом конечных элементов выполнили биомеханическое обоснование оптимального угла установки двух спонгиозных винтов по отношению к длинной оси большеберцовой кости при артродезе голеностопного сустава [30].

В данной работе представлены результаты численного биомеханического моделирования трех вариантов фиксации голеностопного сустава при артродезе. Рассмотрены 6 типов статических нагрузок, а также нагрузка, имитирующую ходьбу. Проанализирована стабильность каждого варианта фиксации, а также их прочность.

Вариант фиксации голеностопного сустава предложенной пластиной в комбинации с двумя спонгиозными винтами, и проксимальным кортикальным винтом с точки зрения прочности имплантатов, оказался более предпочтительным при всех видах нагружениях. Анализ эквивалентных напряжений в имплантатах проводится для определения их наибольших значений и сравнения с пределом прочности (с коэффициентом запаса прочности, равным 3)1. Имплантаты изготовлены из титанового сплава марки Ti6Al4V, предел прочности которого составляет 970 МПа [24]. Таким образом, допускаемое напряжение составляет не более 323 МПа. Следует отметить, что эквивалентные напряжения в первых двух рассмотренных конструкциях не превышают допускаемых для титанового сплава. Это означает, что при рассмотренных нагрузках системы фиксации обеспечивают достаточную прочность. Отдельно стоит отметить, что при третьем варианте фиксации голеностопного сустава максимальные эквивалентные напряжения в имплантатах превышают допускаемое напряжение. Наибольшие напряжения в этой модели обнаруживаются при тыльном сгибании стопы в области проксимального винта, фиксирующего пластину к большеберцовой кости. Следует также отметить, что во второй и третьей модели максимальное эквивалентное напряжение сконцентрировано в области верхнего винта, фиксирующего пластину к большеберцовой кости, однако в третьей модели данный показатель в 2,5 выше, чем во второй модели. В тоже время в первой модели максимальное эквивалентное напряжение сосредоточено в области всех трех установленных винтов. Имплантаты оказались менее нагруженными при первом варианте фиксации при варусной нагрузке и подошвенном сгибании стопы, при втором и третьем вариантах – при подошвенном сгибании стопы.

При сравнении результатов эквивалентных напряжений в таранной кости, отмечено, что последняя оказалась менее нагруженной в случае фиксации голеностопного сустава передней пластиной, комбинированной двумя спонгиозными винтами, и верхним кортикальным винтом, в сравнении с другими моделями. Необходимо подчеркнуть, что максимальные эквивалентные напряжения в таранной кости во втором варианте фиксации голеностопного сустава оказались в 2 раза меньше при нагрузке, имитирующей ходьбу, и в 1,5 раза меньше при варусной нагрузке и подошвенном сгибании стопы, чем при первом и третьем вариантах. Наименьшие напряжения таранная кость испытывала в первой модели фиксации голеностопного сустава при вальгусной нагрузке, во второй – при подошвенном сгибании стопы и в третьей – при варусной нагрузке.

Эквивалентные напряжения в большеберцовой кости оказались ниже, чем в таранной кости при соответствующих нагрузках. При этом, максимальные напряжения в большеберцовой кости при первом и втором вариантах фиксации голеностопного сустава оказались практически схожими, в то время как при третьем варианте составили более чем в 1,5 раза большие значения. Следует также отметить, что при моделировании вариантов фиксации голеностопного сустава пластиной и двумя спонгиозными винтами было выявлено, что отверстие в большеберцовой кости под верхний винт, фиксирующий пластину, испытывает наибольшие напряжения в сравнении с другими областями кости (рис. 11). Этот вывод справедлив для всех рассмотренных видов нагрузок. Менее нагруженной большеберцовая кость оказалась при вальгусной нагрузке.

Что касается контактного давления на границе большеберцовой и таранной костей, то наибольшие значения данного показателя при всех вариантах фиксации голеностопного сустава были выявлены при варусной нагрузке. Так, при первом варианте фиксации оно составило 34 МПа, при втором и третьем – 31 МПа. Модель фиксации голеностопного сустава пластиной и двумя спонгиозными винтами показала несколько лучшие биомеханические характеристики для большинства видов нагрузок (рис. 7). Отметим, что избыточное контактное давление при нагрузках являются неблагоприятными факторами, так как может привести к локальному остеолизису и потере коррекции положения анкилозируемых костей.

Также хочется отметить, что большинство значений напряженно-деформированного состояния первой модели схожи со значениями, представленными в работе Wang S. и соавт. (2020). Так, например, авторы изучили параметры напряженно-деформированного состояния моделей артродеза голеностопного сустава, фиксированного тремя спонгиозными винтами в пяти различный комбинациях, и привели близкие значения максимальных напряжений в таранной и большеберцовой кости, которые составили 45,8 и 23,4 МПа соответственно [18].

Заключение

В данном исследовании представлен сравнительный биомеханический анализ стабильности фиксации голеностопного сустава при его артродезе. Изучены напряжения и деформации трех систем имплантатов: три спонгиозных винта, разработанная пластина, комбинируемая с двумя спонгиозными винтами, проксимальный винт кортикальный, а также разработанная пластина, комбинируемая с двумя спонгиозными винтами, проксимальный винт с угловой стабильностью. Среди изученных систем фиксации голеностопного сустава для артродеза наименьшие показатели напряженно-деформированного состояния модели «кость-фиксатор» отмечены у второго варианта. Таким образом, полученные результаты показали, что наиболее предпочтительным с точки зрения биомеханики является вариант артродеза голеностопного сустава предложенной пластиной, комбинированной с двумя спонгиозными винтами, и проксимальным кортикальным винтом. Проведенные биомеханические исследования позволяют рекомендовать методику артродеза голеностопного сустава для применения в клинической практике при лечении пациентов с терминальной стадией деформирующего артроза.
